代码重构之UML图学习

tech admin 来源:简书 4个月前 (07-09) 185次浏览 0个评论 扫描二维码

最近组内的算法代码准备重构,落到自己的身上,以前也没干过这事,感觉压力有点大,重构之前还是先把 uml 图绘制出来,理清楚思路再去重构。。。

1、为什么需要类图?类图的作用

我们做项目的需求分析,最开始往往得到的是一堆文字,请看下面这堆文字:

本项目是在一期的基础上增加对电缆、通讯工程的管理和施工详细数据的记录和统计,使整个系统更好的管理各工程项目从中标开始到竣工验收的全部过程和资料和分析施工过程的数据。
本系统将一条或一个标段的架空电力线路工程定为一个单位工程,即系统中的一个工程项目;每个单位工程分为若干个分部工程;每个分部工程分为若干个分项工程;每个分项工程中又分为若干相同单元工程。

这是关于系统情况的一段概述,里面充斥了大量的术语、概念,如果你不是专业人士,恐怕难以读懂上述文字。

项目初期,我们往往对业务一无所知,我们最急迫需要解决的问题就是理清楚这些业务概念以及它们的关系,如果能用好类图,你将能深入地剖析系统业务。

用下面这个 UML 图来描述是否清晰了许多呢?

在上图中,各个类之间是关联关系,也就是拥有的关系。

类图(Class diagram)主要用于描述系统的结构化设计。类图也是最常用的 UML 图,用类图可以显示出类、接口以及它们之间的静态结构和关系。

2、怎么画类图?用什么工具?

使用工具:Visio 或者 processon 在线作图
在类图中一共包含了以下几种模型元素,分别是:类(Class)、接口(Interface)以及类之间的关系。
2.1 类(Class)
在面向对象(OO) 编程中,类是对现实世界中一组具有相同特征的物体的抽象。

2.2 接口(Interface)
接口是一种特殊的类,具有类的结构但不可被实例化,只可以被实现(继承)。在 UML 中,接口使用一个带有名称的小圆圈来进行表示。

2.3、类图中关系(relation)
在 UML 类图中,常见的有以下几种关系: 泛化(Generalization), 实现(Realization),关联(Association),聚合(Aggregation),组合(Composition),依赖(Dependency)
1. 泛化(Generalization)
【泛化关系】:是一种继承关系,表示一般与特殊的关系,它指定了子类如何特化父类的所有特征和行为。
例如:老虎是动物的一种,即有老虎的特性也有动物的共性。
【箭头指向】:带三角箭头的实线,箭头指向父类

泛化

2. 实现(Realization)
【实现关系】:是一种类与接口的关系,表示类是接口所有特征和行为的实现.
【箭头指向】:带三角箭头的虚线,箭头指向接口

实现

3. 关联(Association)
【关联关系】:是一种拥有的关系,它使一个类知道另一个类的属性和方法;如:老师与学生,
丈夫与妻子关联可以是双向的,也可以是单向的。
双向的关联可以有两个箭头或者没有箭头,单向的关联有一个箭头。
【代码体现】:成员变量
【箭头及指向】:带普通箭头的实心线,指向被拥有者

关联

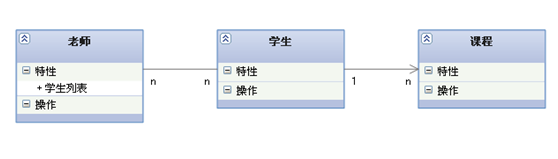

上图中,老师与学生是双向关联,老师有多名学生,学生也可能有多名老师。
但学生与某课程间的关系为单向关联,一名学生可能要上多门课程,课程是个抽象的东西他不拥有学生。
下图为自身关联:

自身关联

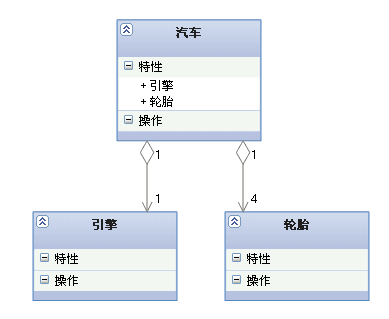

4. 聚合(Aggregation)
【聚合关系】:是整体与部分的关系,且部分可以离开整体而单独存在。
如车和轮胎是整体和部分的关系,轮胎离开车仍然可以存在。
聚合关系是关联关系的一种,是强的关联关系;关联和聚合在语法上无法区分,必须考察具体的逻辑关系。
【代码体现】:成员变量
【箭头及指向】:带空心菱形的实心线,菱形指向整体

聚合
    5. 组合(Composition)
    【组合关系】:是整体与部分的关系,但部分不能离开整体而单独存在。
    如公司和部门是整体和部分的关系,没有公司就不存在部门。
   组合关系是关联关系的一种,是比聚合关系还要强的关系,
    它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。
    【代码体现】:成员变量
    【箭头及指向】:带实心菱形的实线,菱形指向整体
组合
    6. 依赖(Dependency)
    【依赖关系】:是一种使用的关系,即一个类的实现需要另一个类的协助,
      所以要尽量不使用双向的互相依赖.
    【代码表现】:局部变量、方法的参数或者对静态方法的调用
    【箭头及指向】:带箭头的虚线,指向被使用者
依赖

各种关系的强弱顺序:
泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖
下面这张 UML 图,比较形象地展示了各种类图关系:


类图绘制的要点
1 类的操作是针对类自身的操作,而不是它去操作人家。比如书这个类有上架下架的操作,是书自己被上架下架,不能因为上架下架是管理员的动作而把它放在管理员的操作里。
2 两个相关联的类,需要在关联的类中加上被关联类的 ID,并且箭头指向被关联类。可以理解为数据表中的外键。比如借书和书,借书需要用到书的信息,因此借书类需包含书的 ID,箭头指向书。
3 由于业务复杂性,一个显示中的实体可能会被分为多个类,这是很正常的,类不是越少越好。类的设计取决于怎样让后台程序的操作更加简单。比如单看逻辑,借书类可以不存在,它的信息可以放在书这个类里。然而借还书和书的上架下架完全不是一回事,借书类对借书的操作更加方便,不需要去重复改动书这个类中的内容。此外,如果书和借书是 1 对多的关系,那就必须分为两个类。
4 类图中的规范问题,比如不同关系需要不同的箭头,可见性符号等。

3、类图的分类

软件在分析与设计两个阶段各自会绘制一套 UML 类图,而且是由分析师和设计师两个不同的角色绘制的。那么这两套 UML 类图有什么异同呢?下面将解释这个问题。

领域 UML 类图 vs 实现 UML 类图
上文提到,在软件分析与设计过程中,会由两种角色产生两套 UML 类图。一般情况下,分析师绘制的 UML 类图叫做“领域 UML 类图”,而设计师绘制的 UML 类图叫做“实现 UML 类图”。这里要声明,这两个名词是我的习惯性叫法,并不是大家都认同的通用叫法。下面,我对这两种 UML 类图给出我的定义:
领域 UML 类图:产生于分析阶段,由系统分析师绘制,主要作用是描述业务实体的静态结构,包括业务实体、各个业务实体所具有的业务属性及业务操作、业务实体之间具有的关系。
虽然这个 UML 类图也叫“UML 类图”,但是说实话,它和编程中的“类”实在是没啥关系,因为最后的系统中可能根本没有类和它们对应,而且很多最后系统中的类如控制类和界面类这套 UML 类图中也没有。也就是说这套图和具体技术无关,也不是画给程序员看的,它只是表达业务领域中的一个静态结构。
总结
最后,我们总结一下要点:
1.软件分析与设计是编码前的两个阶段,其中分析仅与业务有关,而与技术无关。设计以分析为基础,主要与具体技术有关。
2.分析阶段由分析师绘制领域 UML 类图,设计阶段由设计师绘制实现 UML 类图。
3.领域 UML 类图表示系统的静态领域结构,其中的类不与最终程序中的类对应;设计 UML 类图表示系统的技术架构,是程序员的编码依据,其中的类与系统中的类对应。
4.领域 UML 类图中类的属性与操作仅关注与业务相关的部分,实现 UML 类图中的属性与操作要包括最终需要实现的全部方法与操作。
